Дополнения к Ж. Д. макету, Всякое разное
David
сообщение 3.11.2006, 17:03
Сообщение #1


Активный участник
***

Группа: Пользователь
Сообщений: 121
Регистрация: 9.6.2006
Из: Latvia
Пользователь №: 87



Железнодорожный мир на макете состоит не только из одних путевых единиц, поэтому предлагаю тут размещать материалы такого рода, как автотранспорт, черчежи и схемы с разными постройками (домики дежурных, бышни...)...

К макету хорошо подойдут хорошо нам знакомые камазики и газики smile.gif Если кто хочет собрать. вот есть чертежи:
http://mkmagazin.almanacwhf.ru/venicle/kamaz_5511.htm
http://mkmagazin.almanacwhf.ru/venicle/gaz_66.htm
http://mkmagazin.almanacwhf.ru/venicle/zil_157.htm
http://mkmagazin.almanacwhf.ru/venicle/uaz_452d.htm
http://mkmagazin.almanacwhf.ru/venicle/maz_503.htm

И чертеж электровоза ВЛ10У unsure.gif
http://mkmagazin.almanacwhf.ru/venicle/vl10u.htm


--------------------
Изображение Мы в эфире
Перейти в начало страницы

+Цитировать сообщение
fatal1ty
сообщение 3.11.2006, 20:08
Сообщение #2


Участник
**

Группа: Пользователь
Сообщений: 14
Регистрация: 2.11.2006
Из: Самара
Пользователь №: 211



sad.gif На свой страх и риск строим макет в масштабе 1/30 подскажите выпускаются ли локомотивы, вагоны и прочие...[color=#333333]


--------------------
Just another conformist bitch...
Перейти в начало страницы

+Цитировать сообщение
DSh
сообщение 3.11.2006, 23:10
Сообщение #3


Активный участник
***

Группа: Пользователь
Сообщений: 289
Регистрация: 23.3.2006
Из: Ленинград-Петербург-Купчино
Пользователь №: 45



Цитата(fatal1ty @ 3.11.2006, 16:08) *
sad.gif На свой страх и риск строим макет в масштабе 1/30 подскажите выпускаются ли локомотивы, вагоны и прочие...[color=#333333]


Посмотрите тут, правда не помню какой масштаб
http://forum.railroadsim.net/index.php?showtopic=1795
Перейти в начало страницы

+Цитировать сообщение
DSh
сообщение 4.11.2006, 1:25
Сообщение #4


Активный участник
***

Группа: Пользователь
Сообщений: 289
Регистрация: 23.3.2006
Из: Ленинград-Петербург-Купчино
Пользователь №: 45



Цитата(Артемьев И. @ 3.11.2006, 15:27) *
[attachment=1435:attachment][attachment=1436:attachment][attachment=1437:attachm
ent]
[attachment=1438:attachment]


Игорь, а машинки сам делал или покупные?
Перейти в начало страницы

+Цитировать сообщение
David
сообщение 17.11.2006, 17:54
Сообщение #5


Активный участник
***

Группа: Пользователь
Сообщений: 121
Регистрация: 9.6.2006
Из: Latvia
Пользователь №: 87

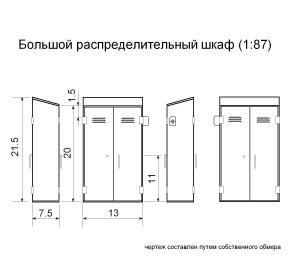

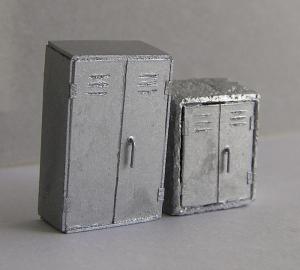

Распределительные шкафы

Постройка большого шкафа

1) Стенки шкафа вырезаются из тонкого пластика.
2) Отверстие под дверную ручку прокалывается тонким шилом. (У шкафа дверцы с обеих сторон).
3) Вентиляционные щели в дверцах прочерчиваются чертилкой и прорезаются концелярским ножом. Можно просто процарапать углубления, необязательно, прорезая материал насквозь.
4) Для лучшего склеивания и стойки краски, гладкая поверхность стенок шкафа слегка заполировывается нулевой наждачкой.
5) Стенки шкафа склеиваются: к малой дверной стенке приклеиваются боковые стенки, потом - большая дверная, верх и дно.
Выбрав такой порядок склеивания стенок, дверцы шкафа выглядят работающими.
6) Дверная ручка – вклеенный в проделанное отверствие изогнутый кусочек проволоки.
7) Дверные петли изображаются путем приклеивания маленьких прямоугольничков, вырезанных из молярного скоча. (Можно из бумаги).
Возможно, после покраски, петли будут выглядеть слишком слитными со шкафом. Поэтому их можно приклеить после покраски шкафа и подкрасить.
8) Шкаф красится нитрокраской серого (серебряного) цвета с дальности 25 – 30 см.


Постройка меньшего шкафа

1) Корпус шкафа вытачивается из гипсового слитка.
К гипсу подмешивается немного чистого мелкого песка и масса разводится водой с растворенным в ней небольшим количеством клея ПВА.
Гипс легко режется концелярским ножом и легко обтачивается плоским точильным камнем.
2) В передней части шкафа выделывается неглубокое углубление под вклеевание пластиковой дверной стенки.
3) Дверная стенка изготовливается по-такому же принципу, как в первом варианте.


Фундамент, на который устанавливается распределительный шкаф, вытачивается тоже из гипса или делается из окрашенных обточеных спичек.
Эскизы прикрепленных изображений
Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение


Прикрепленные файлы
Прикрепленный файл  certez_2.bmp ( 3.86 мегабайт ) Кол-во скачиваний: 161



--------------------
Изображение Мы в эфире
Перейти в начало страницы

+Цитировать сообщение
David
сообщение 25.11.2006, 22:28
Сообщение #6


Активный участник
***

Группа: Пользователь
Сообщений: 121
Регистрация: 9.6.2006
Из: Latvia
Пользователь №: 87



Видеоролики с демонстрацией Ж. Д. моделей на макетах:

Классный макет smile.gif
http://www.modelldepo.com/gallery/showphot...mp;limit=recent
Выставка в политехническом музее
http://www.modelldepo.com/gallery/showphot...0&ppuser=19
"Р У С С К И Й М О Д У Л Ь" ТТ
http://hottroad.narod.ru/video_modul.htm
Паровоз серии ТЭ
http://www.modelldepo.com/gallery/showphot...mp;limit=recent
Работа поворотного круга
http://ericshotrainsandmodels.blogspot.com...yard-video.html
Электропоезд ICE
http://ericshotrainsandmodels.blogspot.com...-ice-train.html

И еще много всякого разного тут tongue.gif
http://awramow.narod.ru/hobby17.html
Прикрепленные файлы
Прикрепленный файл  certez_3.bmp ( 5.6 мегабайт ) Кол-во скачиваний: 222



--------------------
Изображение Мы в эфире
Перейти в начало страницы

+Цитировать сообщение
David
сообщение 26.11.2006, 0:36
Сообщение #7


Активный участник
***

Группа: Пользователь
Сообщений: 121
Регистрация: 9.6.2006
Из: Latvia
Пользователь №: 87



Чертеж створки ворот, закрывающих охраняемый Ж. Д. переезд.


--------------------
Изображение Мы в эфире
Перейти в начало страницы

+Цитировать сообщение
Вовчик
сообщение 21.4.2007, 16:43
Сообщение #8


Активный участник
***

Группа: Пользователь
Сообщений: 306
Регистрация: 22.2.2007
Из: Москва
Пользователь №: 400



Я начертил "Модельные рельсы и стрелки в размере ТТ фирмы Tillig". Все размеры взяты с натуры и из русского Каталога Тиллиг 2006/07. Чертёжик сохранен в формате .dwg для открытия Автокадом 2000/2002/2004/2006. Данный файл может пригодиться для построения и компоновки макетов, людям, которые, конечно же знают программу Автокад. Хочется облегчить и ускорить их труд.
Прикрепленные файлы
Прикрепленный файл  TT_Relsi_Strelki_Tillig.rar ( 50.33 килобайт ) Кол-во скачиваний: 185



--------------------
Sapienti Sat
Перейти в начало страницы

+Цитировать сообщение
Doctor_MB
сообщение 10.9.2008, 21:20
Сообщение #9


Активный участник
***

Группа: Пользователь
Сообщений: 105
Регистрация: 10.9.2008
Из: Латвия,Дарзини.
Пользователь №: 2326



Спасибо Андрею (David),что показал мне этот сайт. Я в деле ЖД моделизма,человек совсем новый. Реально занялся этим делом только в этом 2008 году. Начал строить свой первый макет 1 мая этого года. Размер 2500мм Х 1500мм,два уровня. Тема -среднестатистическая условная Европа. Подвижной состав эпохи II-III-IV. Делаю свой макет совместно с супругой. Сейчас макет на той стадии,когда его уже можно "оживлять" фигурками.
Примерно пол часика обратно сделал антураж вокруг склада, здания депо и портального крана.

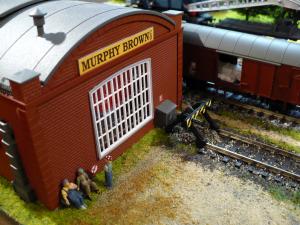

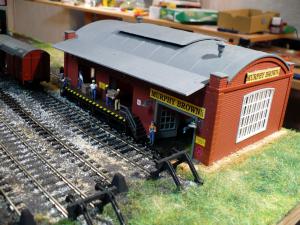

На фото -склад.
Эскизы прикрепленных изображений
Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение



--------------------
http://ettego.com
Защита информации.
Перейти в начало страницы

+Цитировать сообщение
Doctor_MB
сообщение 10.9.2008, 21:22
Сообщение #10


Активный участник
***

Группа: Пользователь
Сообщений: 105
Регистрация: 10.9.2008
Из: Латвия,Дарзини.
Пользователь №: 2326

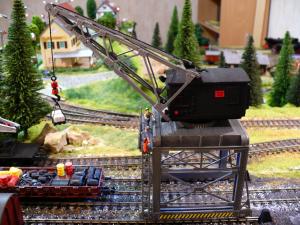

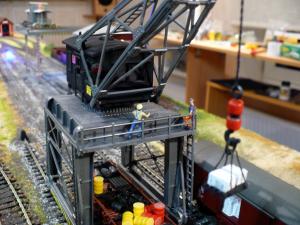

Портальный кран.
Эскизы прикрепленных изображений
Прикрепленное изображение

Прикрепленное изображение
Прикрепленное изображение



--------------------
http://ettego.com
Защита информации.
Перейти в начало страницы

+Цитировать сообщение
Doctor_MB
сообщение 10.9.2008, 21:23
Сообщение #11


Активный участник
***

Группа: Пользователь
Сообщений: 105
Регистрация: 10.9.2008
Из: Латвия,Дарзини.
Пользователь №: 2326

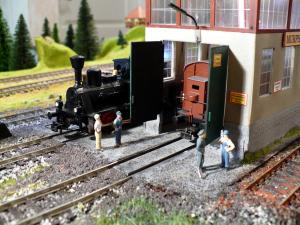

Въезд в депо.
Эскизы прикрепленных изображений
Прикрепленное изображение



--------------------
http://ettego.com
Защита информации.
Перейти в начало страницы

+Цитировать сообщение
Doctor_MB
сообщение 10.9.2008, 21:28
Сообщение #12


Активный участник
***

Группа: Пользователь
Сообщений: 105
Регистрация: 10.9.2008
Из: Латвия,Дарзини.
Пользователь №: 2326



Немного автомобильной темы.
Эскизы прикрепленных изображений
Прикрепленное изображение

Прикрепленное изображение
Прикрепленное изображение



--------------------
http://ettego.com
Защита информации.
Перейти в начало страницы

+Цитировать сообщение
Doctor_MB
сообщение 10.9.2008, 22:17
Сообщение #13


Активный участник
***

Группа: Пользователь
Сообщений: 105
Регистрация: 10.9.2008
Из: Латвия,Дарзини.
Пользователь №: 2326

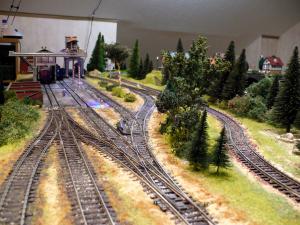

Общий вид главных разъездов на первом и втором уровне.
Эскизы прикрепленных изображений
Прикрепленное изображение
Прикрепленное изображение




--------------------
http://ettego.com
Защита информации.
Перейти в начало страницы

+Цитировать сообщение
AlexB
сообщение 12.11.2009, 18:51
Сообщение #14


Активный участник
***

Группа: Пользователь
Сообщений: 820
Регистрация: 4.10.2006
Из: Санкт-Петербург
Пользователь №: 171



Блин, как же это красиво smile.gif


--------------------
Перейти в начало страницы

+Цитировать сообщение
AlexB
сообщение 29.11.2009, 2:39
Сообщение #15


Активный участник
***

Группа: Пользователь
Сообщений: 820
Регистрация: 4.10.2006
Из: Санкт-Петербург
Пользователь №: 171



Игорь, а как автобус запитывается? Или это свет не от него?


--------------------
Перейти в начало страницы

+Цитировать сообщение
uragan
сообщение 26.6.2010, 16:19
Сообщение #16


Новичок
*

Группа: Пользователь
Сообщений: 6
Регистрация: 21.1.2010
Из: Ukraine Lugansk
Пользователь №: 4564

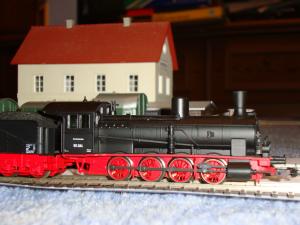

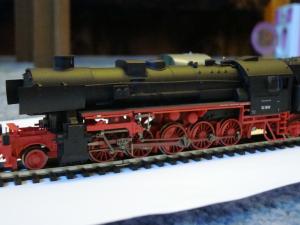

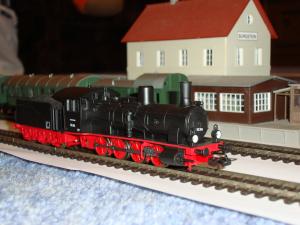

Мое начало коллекции в НО.
Эскизы прикрепленных изображений
Прикрепленное изображение

Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение

Перейти в начало страницы

+Цитировать сообщение
uragan
сообщение 28.6.2010, 12:30
Сообщение #17


Новичок
*

Группа: Пользователь
Сообщений: 6
Регистрация: 21.1.2010
Из: Ukraine Lugansk
Пользователь №: 4564

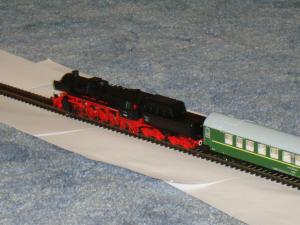

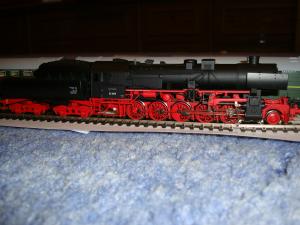

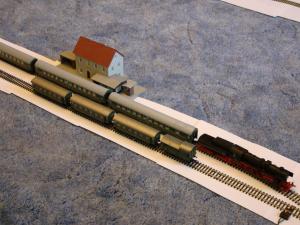

Вот еще несколько снимков.
Эскизы прикрепленных изображений
Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение

Прикрепленное изображение

Перейти в начало страницы

+Цитировать сообщение
uragan
сообщение 4.7.2010, 15:15
Сообщение #18


Новичок
*

Группа: Пользователь
Сообщений: 6
Регистрация: 21.1.2010
Из: Ukraine Lugansk
Пользователь №: 4564



Цитата(uragan @ 28.6.2010, 12:30) *
Вот еще несколько снимков.

Мой ролик
Перейти в начало страницы

+Цитировать сообщение
uragan
сообщение 2.8.2010, 0:37
Сообщение #19


Новичок
*

Группа: Пользователь
Сообщений: 6
Регистрация: 21.1.2010
Из: Ukraine Lugansk
Пользователь №: 4564

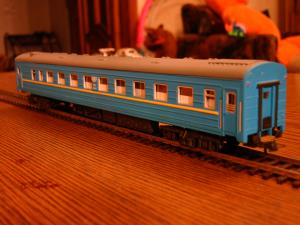

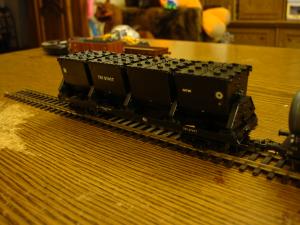

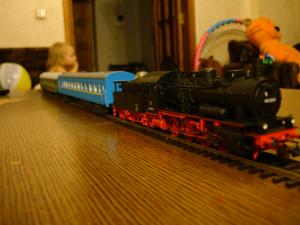

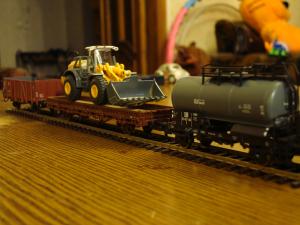

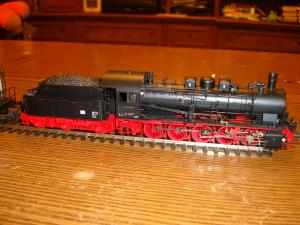

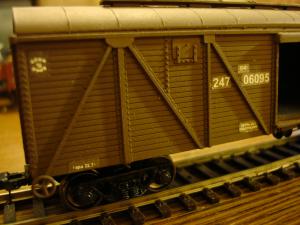

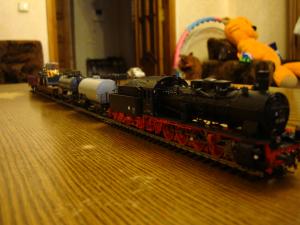

Мои новые приобретения:стартовый набор с паровозом Br57 и пятью вагонами.Паровоз с цифровым декодером.Паровоз Br55 со звуковым декодером.Вагон для перевозки битума,крытый вагон и вагон для перевозки спец.грузов-смола.Пас.вагон тоже смола в синей окраске УЗ-приехал к нам из США.
Эскизы прикрепленных изображений
Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение


Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение
Прикрепленное изображение


Перейти в начало страницы

+Цитировать сообщение
