ИНФОРМАЦИЯ СКОПИРОВАНА С САЙТА ИВАНА АНДРЕЕВА ДЛЯ НЕКОММЕРЧЕСКОГО ИСПОЛЬЗОВАНИЯ ССЫЛКА НА САЙТ И.АНДРЕЕВА

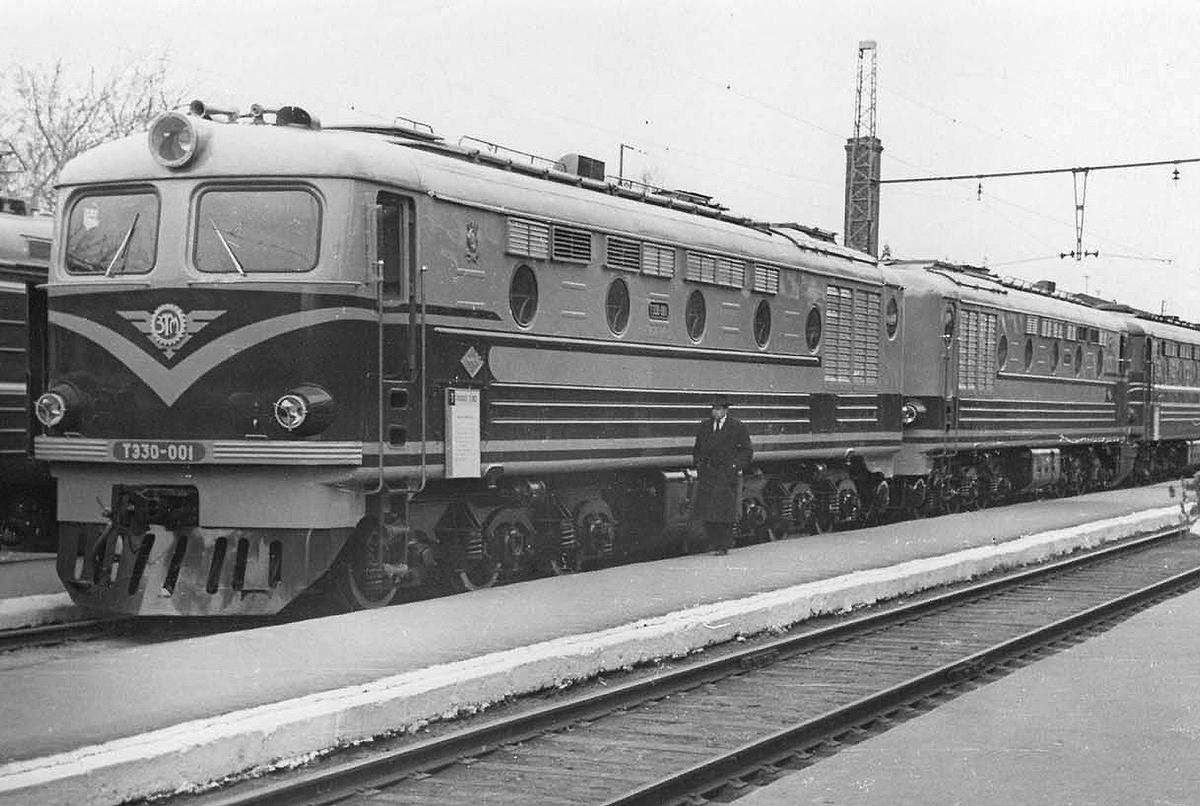

В 1961 г. Харьковский завод транспортного машиностроения им. В. А. Малышева построил двухсекционный тепловоз ТЭ30-001, который по мнению конструкторов завода должен заменить тепловоз ТЭ3. Для тепловоза ТЭ30-001 был заново спроектирован цельнонесущий кузов, использованы тележки тепловоза ТЭ10, установлен новый дизель 6Д100 и новый главный генератор.
Дизель 6Д100 спроектирован с использованием основных узлов дизеля 2Д100 (диаметр цилиндров, ход поршня, номинальная мощность 2000 л. с, при скорости вращения вала 850 об/мин сохранены одинаковыми), но выполнен с уменьшением числа цилиндров до восьми. Как и у дизелей 9Д100 и 10Д100, наддув выполнен двухступенчатым с охлаждением продувочного воздуха перед поступлением его в цилиндры. Как и у созданного к этому времени на заводе дизеля 9Д100 для первых тепловозов ТЭ10, мощность, развиваемая каждым цилиндром дизеля 6Д100, составила 250 л. с. За счет уменьшения количества цилиндров дизель 6Д100 имеет меньшие размеры и вес (14000 кг без рамы вместо 17300 кг) по сравнению с дизелем 2Д100. У нового дизеля первая ступень наддува осуществлена двумя параллельно работающими автономными турбовоздуходувками, а вторая ступень — центробежными нагнетателями, приводимыми во вращение от верхнего коленчатого вала дизеля. Завод разработал конструкцию унифицированной турбовоздуходувки для дизелей 6Д100, 9Д100 и 10Д100.
Продувочный воздух у дизеля 6Д100 охлаждается в двух сотовых воздушных холодильниках, что исключило применение второй водяной системы, как это сделано для дизелей 9Д100 и 10Д100.
Управление дизелем осуществлено объединенным регулятором оборотов и нагрузки по типу, примененного на дизелях 9Д100. Этот регулятор с гидравлической системой дистанционного управления обеспечивает плавное изменение скорости вращения вала дизеля при передвижении главной рукоятки контроллера машиниста вплоть до 16-й позиции. Как показали испытания тепловоза, регулятор позволяет полностью использовать мощность дизеля в широких интервалах скорости движения.
На тепловозе ТЭ30-001 вместо главного генератора МПТ-99/47А установлен новый генератор ГП-304, спроектированный и изготовленный заводом «Электротяжмаш». Длительная мощность этого генератора 1350 квт, а вес 6700 кг. В результате общий вес дизель-генераторной установки оказался на 4,5 т меньше, чем у тепловозов ТЭ3.
В системе возбуждения возбудителя на тепловозе ТЭ30-001 установлен амплистат, т. е. применена такая же схема, как и на тепловозах 2ТЭ10Л.
В качестве тяговых электродвигателей использованы машины ЭДТ-340Г; редуктор имеет передаточное отношение 15:68=1:4,53.
После заводских испытаний тепловоз ТЭ30-001 поступил для эксплуатации в депо Основа Южной дороги.Исключен из инвентаря в 1978году.
Так как тепловозы ТЭ30 и ТЭ3Л не давали заметных преимуществ по всем основным техническим показателям над тепловозами ТЭ3, то работы над ними были прекращены, а заводы занялись постройкой тепловозов с дизелями мощностью 3000 л, с. в одной секции. |
