Стрелка № 1120





Ночная смена на горке Стрелка № 1120 Кран КДЭ-161 № 1512 убирает снег на горке Машинный зал компрессорной станции

Стрелка № 1120

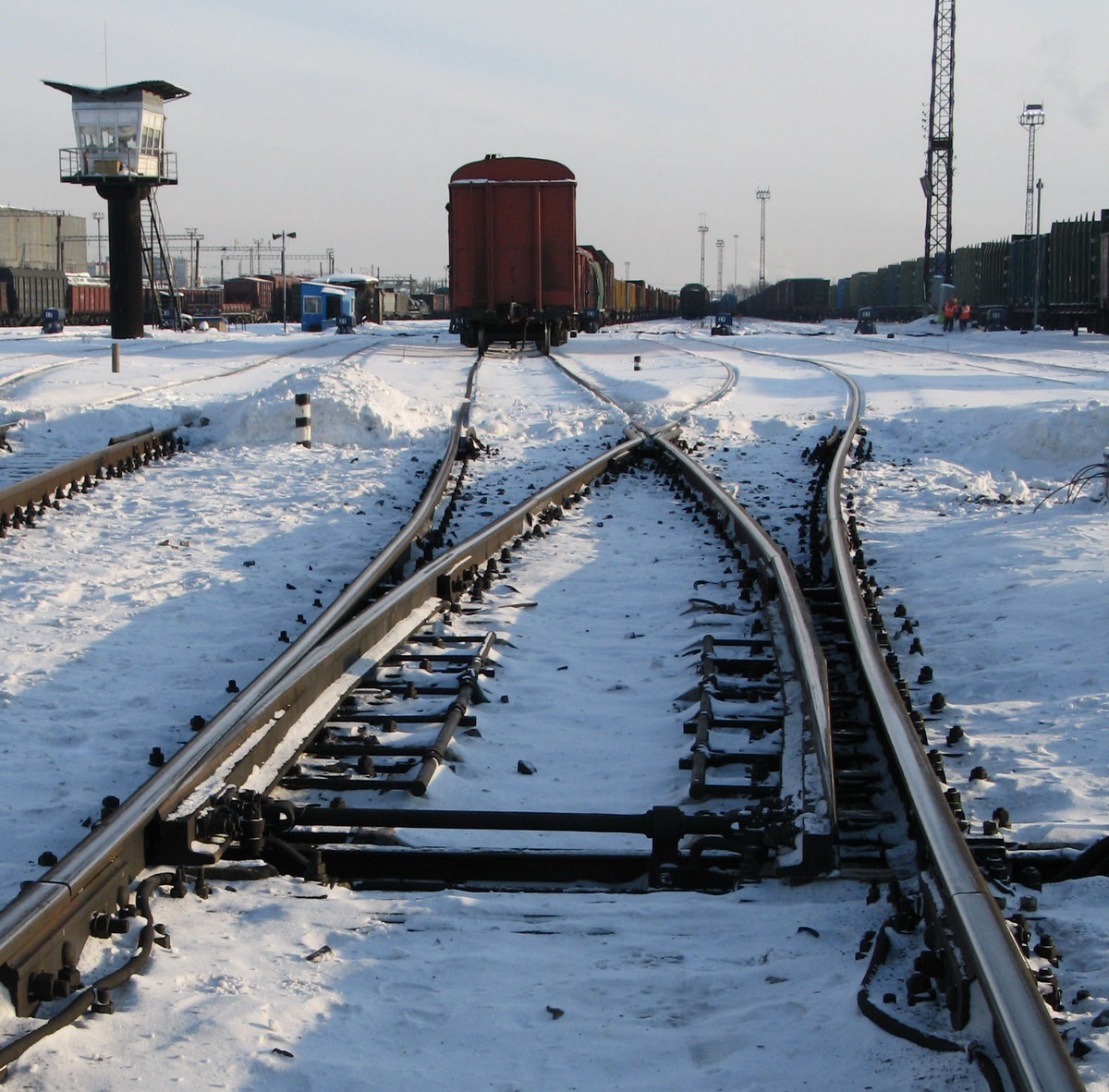

Описание: Стрелка № 1120 ведет на 23 и 24 пути сортировочного парка станции Ярославль-Главный. Стрелочный перевод симметричный с крестовиной 1/6С, Р-65. Оборудована бесконтактным электроприводом типа СПГБ-4Б. Стрелочный перевод оборудован рельсовой цепью по нормали ГРЦ-Р-25 с путевым реле типа ИВГ-В. Дополнительно стрелка защищена от перевода под длиннобазными вагонами индуктивно-проводным датчиком (ИПД).
Слова для поиска: стрелка, сортировочный, парк, крестовина, 1/6С, электропривод, СПГБ-4Б, рельсовая, цепь, ГРЦ-Р-25, реле, ИВГ-В, ИПД
Дата загрузки в галерею: 28.01.2010 23:59
Просмотров: 2407
Скачиваний: 0
Рейтинг: 0.00 (0Голос(ов))
Размер: 380.9 KB
Автор фотоизбражения: slawa.polynki
коммент 4



Информация EXIF [!]

Производитель камеры: Canon
Модель: Canon PowerShot G6
Выдержка: 1/500 sec(s)
Диафрагма: F/4
Дата создания: 28.01.2010 14:33:31
Фокусное расстояние: 10.1875mm


Комментариев на странице:

Навигация по страницам комментариев

Найдено: 4 комментариев на 1 страницах. Выведено: с 1 по 4.

Комментарии к фотографии

  Стрелка № 1120
Категория - Сортировка, Горки
29.01.2010 08:40

ЯР [offline]
Статус: Пользователь
Дата регистрации: 24.03.2007
Комментарии: 1280
ЯР
Тема: ...
№1120 - парк номер №11 стрелка №20?
а почему 1/6С? что начит буква?

  Стрелка № 1120
Категория - Сортировка, Горки
29.01.2010 18:27

Kiper [offline]
Статус: Пользователь
Дата регистрации: 29.07.2008
Комментарии: 50
Kiper
Тема: ...
Думаю что С - симметричная

  Стрелка № 1120
Категория - Сортировка, Горки
29.01.2010 18:35

slawa.polynki [offline]
Статус: Пользователь
Дата регистрации: 25.12.2009
Комментарии: 166
slawa.polynki slawa.polynki at ya.ru http://fotki.yandex.ru/users/slawa-polynki
Тема: парк номер №11
Вы правы. нумерация парков на станции исчерпала ряд простых цифр. Для горочных устройств досталась число 11. А парк приема, откуда идет надвиг имеет самую, на мой взгляд,праздничную нумерацию: там всё начинается на 8!

  Стрелка № 1120
Категория - Сортировка, Горки
29.01.2010 18:40

slawa.polynki [offline]
Статус: Пользователь
Дата регистрации: 25.12.2009
Комментарии: 166
slawa.polynki slawa.polynki at ya.ru http://fotki.yandex.ru/users/slawa-polynki
Тема: С - симметричная
На горках в целях сокращения длины стрелочной зоны,и, как следствие этого, удлиннение полезной длины путей сортировочного парка - применяются в подавляющем большинстве только стрелочные переводы симметричные. Левые или правые стрелочные переводы укладываются на стрелочных улицах полугорок, горок малой мощности, примыкающие к путям сортировочных парков, с которых отправляются поезда по поездным показаниям выходного (группового) светофора.
